     在票据市场上，目前越来越多的景点门票开始采用卷式票据。其目的在于可在票面上打印或印刷条码作为检验依据，同时又可方便操作。

　　打印或印刷条码时难免会出现多印、漏印等现象，避免这些现象的方式通常有以下两种。第一种是检测票据背面的黑标，当底部红外线在黑标位置时，接收器收不到光线信号，从而进行打印作业;第二种是检测票据上的间歇孔，底部红外装置射出光线，当顶部接受装置接收到从间歇孔射出的红外光线时进行打印作业。

　　为了保持票面的可观赏性，客户通常会选择间歇孔的方式，但是这给印刷企业出了难题。因为在印刷时，打孔轮呈规律性打孔，同时连续式票据不停地运转，很难发现间歇孔不透的现象，即使安排专人观察也难免有疏漏，导致跳票，进而遭致客户投诉等问题。

　　为避免以上问题，参考斑马ZT200打印机的工作流程及检测方式，自主研发出了一种安装于印刷机上的间歇孔检测装置并获得专利，该装置结构如图1所示。

　　使用时，将待印刷的印刷纸9穿入印刷机本体7中，印刷纸9经过打孔轮8打孔后，一端绕过后辊6并从主动辊1和从动辊3之间穿过;然后调整主动辊1和从动辊3之间的距离，使得印刷纸9能够随着主动辊1的转动向前运动。打开控制器4，发射器10开始发射红外光，假定票据的尺寸为7英寸，每当主动辊1转动的线距离为7英寸时，接收器5与发射器10的连线恰好穿过间歇孔11，则接收器5接收到发射器10发出的红外光信号，印刷机继续工作;如果接收器5未能接收到红外光信号，则向控制器4反馈一个打孔错误的信号，控制器4再向转轴2发出停止转动的信号，主动辊1随之停止转动。

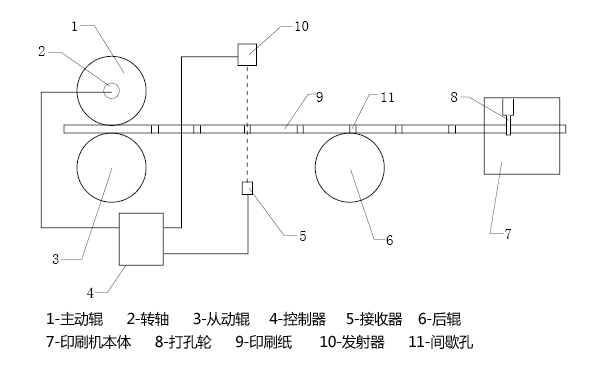

图1 票据印刷间歇孔检测装置结构图

通过上述方式，能够精确地检测到印刷纸张上是否有间歇孔，并且在检测到没有间歇孔时，能及时报警，进而可以让工作人员采取补救措施。该装置有效地解决了票据印刷机由于卷式票据缺少间歇孔或间歇孔不透，导致打印时出现的跳票问题，极大地提高了卷式票据的印刷质量和工作效率。
